瞬斷測試現狀

　　汽車線束系統是連接蓄電池和各電器元件的主要載體，且在整車零部件中是相對薄弱、易損壞的零件。汽車線束的可靠性直接關乎汽車的安全性能。在汽車線束的測試中，除了基本的阻抗、過載能力等參數測試外，還有一項非常重要的參數，那就是瞬斷參數。

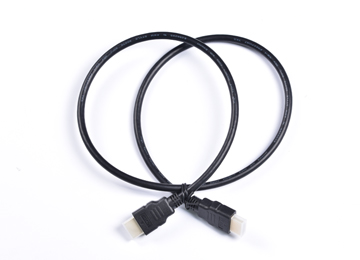

常見汽車線束

　　瞬斷，就是瞬時斷路，它是指線束由于溫度變化、振動環境下發生的瞬時間的斷開，這個斷開可能是在微秒級的時間內，而這微秒級的斷開對汽車電子系統而言有時可能是致命的。特別是在緊急情況下，由于通信線束的瞬斷，汽車電腦中的重要通信數據發生缺失，使汽車發生失控，從而導致意外的發生。由于瞬斷參數的重要性如此之高，如何測量瞬斷參數也成為了汽車制造、汽車線束生產廠家等行業的痛點。連接線加工

　　N8150簡介

　　汽車線束瞬間斷路電阻系統儀

　　基于以上需求，NGI公司研發的汽車線束瞬間斷路電阻系統儀N8150A應運而生，N8150A高壓電器瞬間斷路電阻測試儀可作為連接器及其組件在振動實驗環境下的監測儀器，檢測經常用于振動環境下使用的連接器及其組件(線束)的耐振動性能。高精度、高分辨率的時間和幅值檢測設計，同步檢測加速度和溫度等環境變量，為用戶分析瞬斷情形提供更多素材。可滿足世界各國對于車輛、家電、航空、船舶、醫療器械等行業的連接器線束測試要求。N8150符合汽車行業瞬間斷路相關測試標準，具有超高連接電阻采樣精度和高達10MSps以上采樣率。

　 系統示意圖

　　N8150A主要有如下特性：

　　Ø 強大的瞬斷分析軟件，能顯示任意通道瞬斷波形;

　　Ø 時間分辨率：0.1 uS;

　　Ø 瞬斷電阻分辨率：0.01 Ω;

　　Ø 瞬斷電阻測量精度：0.1%+0.1%F.S. ;

　　Ø 單機支持10通道，可支持數十通道同時測試，屬行業獨創;

　　Ø 強大的數據存儲與分析功能;

　　Ø 百兆以太網通訊。

　　N8150在瞬斷測量的優勢

　　瞬斷參數測量的最大困難在于如何將微秒級的斷開準確可靠的檢測出來，恩智測控采用高精度電壓源對線束或連接器通電產生電流，然后通過高速、高精度采樣電路對高側的采樣電阻采樣出電壓，通過分壓比換算出被測線束的阻抗，以達到線束阻抗的實時采集監測的目的。

　　單機支持10通道，可支持數十通道同時測試，屬行業獨創!為客戶大大節約了測試成本。

　　該套設備除了主通道的瞬斷測量之外，還搭載了溫度傳感器和振動測量傳感器用于輔助測試，測量設備主要測控板卡全部集成在NXI測控機箱中，同時，用于瞬斷測試的接線端全部通過標準接下端子引出，供用戶使用，大大減少系統外部接線，降低了整個系統使用的復雜度。整個系統架構如圖所示：

　　 系統架構圖

　　NGI的瞬斷測試儀主要組成包括：

　　Ø NXI測控機箱及板卡

　　Ø 工控電腦

　　Ø 環境檢測傳感器

　　Ø 標準19寸移動式機柜

　　本公司的瞬斷測試系統交付客戶使用后，完全能夠滿足客戶的需求，并獲得了客戶的高度贊賞，配合強大的上位機軟件，能實時統計測試數據并保存，并且可以在之后查看和分析測試數據，方便用戶查閱測試歷史記錄，能夠滿足SAE-USCAR-2等汽車行業內的測試標準，通過設定時間寬度閾值和瞬斷電阻閾值來測試線束是否發生瞬斷，統計瞬斷次數并記錄發生瞬斷前后的線束阻抗變化細節，以供線束廠商辨別線材的優劣。

　　N8150A瞬斷測試儀，具有自校準功能，在設備上電以后，用戶可以通過上位機操作，來實現系統的自校準，使測量結果更精確。
